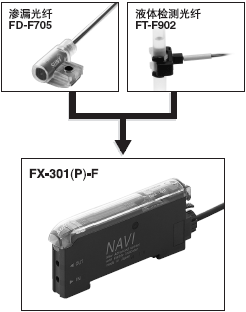

僅與滲漏或液體檢測光纖共同使用 FX-301-F特別設計與滲漏光纖（FD-F705）或液體檢測光纖（FT-F902）共同使用。其*狀態設定容易。	個別/集體教導模式操作容易 通過不同檢測，即使物體的反射有變化，也無需重新調節靈敏度。
裝備閃光功能 當連接滲漏光纖（F7模式）時，如果檢測到滲漏，投光器即開始閃光，使你一眼即可辨認。	長使用壽命和穩定的工作設定確保其性能可靠 FX-301（P）-F裝備了我們新開發的“4元素投光二極體"，消除了如LED等的性能降低問題。此新款二極體使入光水平穩定，且不用特別維護。
無主機、分機之分，便于維護 主機、分機使用同一放大器主體。此特點使橫向連接構造安裝容易。只有正確使用3芯母電纜和單芯子電纜才能分辨出主、分機功能。 此外，由于主、分機使用同一主體，簡化了維護及庫存管理。	省配線、省施工設計，zui多可橫向連接16臺放大器 zui多可橫向連接16臺放大器。子電纜只有一條輸出線，大大節省了接線和空間。而且，特殊的滑動連接器被提供給所有的母、子電纜。只要解鎖并徑直后拔，無需將放大器主體移至側面就可拆下此連接器。采用這種連接器系統后，只需很小的空間就能進行維護。

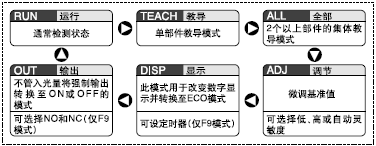

MODE NAVI操作容易 MODE NAVI使用6個指示燈顯示放大器的基本操作。 一眼即可辨認出當前的操作模式。即使是初學者也可簡單操作放大器。	操作簡單且易使用高級功能 可使用大型MODE按鈕選擇各種模式。詳細功能和設定可通過大型突出開關進行選擇。通過觀察MODE指示燈的顯示可確認所選擇的每個模式?？珊唵伪鎰e并從數字顯示中選擇每個模式中的高級功能。
僅使用2個開關的簡單操作
操作僅需2個開關——大型突出開關和MODE按鈕。按下大型MODE按鈕設定“模式選擇"和“模式取消"功能。大型突出開關用于選擇每個模式中的詳細功能，并在模式選定后改變數值。

訂購指南

放大器 （放大器不附帶單觸電纜。請另行訂購。）

種　類	形　狀	型　號	投光二極體	輸 出
NPN輸出型		FX-301-F	紅色LED	NPN開路集電極晶體管
PNP輸出型		FX-301P-F		PNP開路集電極晶體管

單觸電纜 （放大器不附帶單觸電纜。請另行訂購。）

種　類	型　號	說　明
母電纜 （3芯）	CN-73-C1	長：1m	0.15mm2 3芯橡皮電纜，一端帶連接器電纜外徑：φ 3.0mm	母電纜 ·CN-73-C□
	CN-73-C2	長：2m
	CN-73-C5	長：5m
子電纜 （1芯）	CN-71-C1	長：1m	0.15mm2 單芯橡皮電纜，一端帶連接器電纜外徑：φ 3.0mm	子電纜 ·CN-71-C□
	CN-71-C2	長：2m
	CN-71-C5	長：5m

尾盤 （放大器不附帶單觸電纜。當放大器串聯連接時請另行訂購。）

形狀	型號	說明
	MS-DIN-E	當串聯連接多個放大器，或在DIN導軌上移動放大器時，這些尾盤確保所有的放大器安全安裝，充分連接。 （每套2個）

配件（另售）

品名	型號	說明	放大器安裝支架 ·MS-DIN-2	光纖傳感器放大器保護封條 ·FX-MB1
放大器安裝支架	MS-DIN-2	放大器用安裝支架
光纖傳感器放大器保護封條	FX-MB1	2個交流窗密封墊和1個連接器封條10套 交流窗密封墊： 防止從另一個放大器上傳輸信號造成的故障，及其對另一個放大器的影響。 連接器封條： 帶有單觸電纜針，以防任何金屬的觸碰。

規格

注：
1） 在滲漏設定（F7模式）期間檢測到滲漏（輸出OFF）時，由于傳感器的投光閃光，因此只有將信號轉回ON的反應功能延時（約1秒）。
2） 上表中的耐電壓和絕緣電阻僅適用于放大器。
3） 不附帶放大器連接電纜。請使用下述另售單觸電纜。
母電纜（3芯）：CN-73-C1（電纜長1m）, CN-73-C2（電纜長2m）, CN-73-C5（電纜長5m）
子電纜（單芯）：CN-71-C1（電纜長1m）, CN-71-C2（電纜長2m）, CN-71-C5（電纜長5m）

I/O電路圖和線路圖

FX-301-F （NPN輸出型）

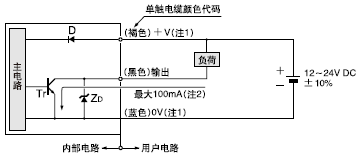

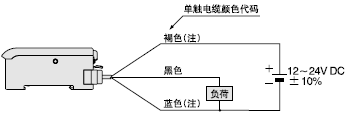

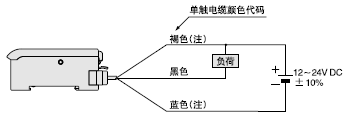

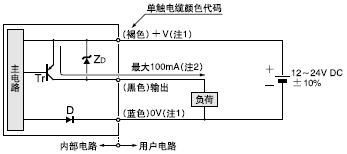

I/O電路圖	線路圖
注： 1） 單觸電纜的子電纜不裝備+V（褐色）和OV（藍色）。 2） 串聯連接5臺以上的放大器時，zui大50mA 3） 請勿串聯放大器（AND） 符號 … D ： 反向電源極性保護二極管 ZD ： 電涌吸收齊納二極管 Tr ： NPN輸出晶體管	注：單觸電纜的子電纜不裝備褐色和藍色引線。 端子排列圖

FX-301P-F （PNP輸出型）

I/O電路圖	線路圖
注： 1） 單觸電纜的子電纜不裝備+V（褐色）和OV（藍色）。 2） 串聯連接5臺以上的放大器時，zui大50mA 3） 請勿串聯放大器（AND） 符號 … D ： 反向電源極性保護二極管 ZD ： 電涌吸收齊納二極管 Tr ： PNP輸出晶體管	注：單觸電纜的子電纜不裝備褐色和藍色引線。 端子排列圖

使用指南

該產品為物體檢測傳感器，不具有保護生命、財產的功能，為防止事故，確保安全，請謹慎使用。

安裝

安裝放大器		拆卸放大器
① 將放大器后部安裝在35mm寬的DIN導軌上。 ② 按下放大器前部， 將其安裝在35mm寬的DIN導軌上。		① 將放大器后部安裝在35mm寬的DIN導軌上。 ② 按下放大器前部， 將其安裝在35mm寬的DIN導軌上。
		注： 請注意如果沒有向前推放大器就向上提起前端的話，安裝部分的掛鉤可能損壞。
連接光纜
· 確認光纖附件（FX-AT4）安裝到光纖上。安裝方法請參閱光纖附件使用說明。
① 放下光纖固定桿。 ② 慢慢將光纜插進入口直到停止。（注） ③ 將光纖固定桿推回至初始位置，直到它停止。 注：如果光纜未插到底部，檢測會不穩定。

連接

· 確認在電源關閉情況下連接或斷開單觸電纜。

連接方法		斷開方法
① 握住單觸電纜的連接器，使其突出部分與放大器的連接器頂部的凹槽持平。 ② 將連接器插入，直到聽到卡嗒一聲。		① 按下單觸電纜連接器頂部的突出部分，拉出連接器。 注： 請注意如果不按下突出部分就拉出連接器，突出部分可能被損壞。請勿使用突出部分已損壞的單觸電纜。此外，不要握著電纜拉動，這可能會導致電纜折斷。

串聯放大器

·請確保在電源關閉的狀態下串聯或拆卸放大器。
· 確保檢查允許的周圍溫度，它是依據串聯連接放大器的數量而定的。
· 如果串聯連接2臺以上的放大器，確保將它們安裝在DIN導軌上。
· 串聯連接時，將放大器貼近安裝在一起，并將他們安裝在兩端另售尾盤（MS-DIN-E）之間。
· 當放大器依據安裝方式在DIN導軌上移動時，將他們安裝在兩端另售尾盤（MS-DIN-E）之間。
· zui多可增加15臺放大器（總計串聯16臺放大器）。
· 當串聯2臺以上放大器時，從第2臺放大器起使用子電纜（CN-71-C□）作為單觸電纜。
· 如果集體教導是放大器在滲漏設定（F7模式）和液體設定（F9模式）下串聯安裝時進行的，那么模式設定就會因此而改變，請注意集體教導不應在不同模式設定的放大器串聯的情況下進行。
· 由于本放大器的交流功能與光纖傳感器FX-301/311/305系列不同，如果這些型號的傳感器串聯安裝，請勿使用交流功能。
· 如果串聯，請?jiān)陔娫创蜷_后10分鐘以上再使用教導功能。

串聯連接		拆卸
① 將放大器逐個安裝在35mm寬的DIN導軌上。 （詳情請參閱“安裝"） ② 滑動子單元到主單元附近，連接單觸電纜。 ③ 在兩端安裝另售尾盤（MS-DIN-E）以支持它們平面之間的放大器。 ④ 緊固螺絲固定尾盤（MS-DIN-E）。		① 松開尾盤（MS-DIN-E）的螺絲。 ② 取下尾盤（MS-DIN-E）。 ③ 滑動子單元并逐個取下。 （詳情請參閱“安裝"）

部件說明

① 工作狀態指示燈（橙色） ... 輸出ON時亮起 ② 模式指示燈（綠色） ... 液體設定（F9模式）時亮起 ③ MODE指示燈 ...
	RUN（綠色） ：通常檢測工作時亮起。 TEACH（黃色）：選擇個別教導模式時亮起。 ALL（黃色） ：選擇集體教導模式時亮起。 ADJ（黃色） ： 當選擇基準值微調模式或靈敏度轉換功能被激活時亮起。 DISP（黃色） ： 當選擇數字顯示設定模式或定時器功能被激活時亮起。 OUT（黃色） ： 選擇強制輸出模式或NO/NC轉換功能被激活時亮起。
④ 突出開關 ... 在“＋"或“－"方向上移動開關，以能觀察要選擇的各種不同項目，并在確認了選擇設定后按下開關。 ⑤ MODE按鈕 ... 此按鈕用于選擇工作模式，以及在配置過程中取消設定。

設定項目

RUN模式

· 當MODE指示燈·RUN（綠色）亮起時，可檢查顯示設定或靈敏度選擇設定。靈敏度選擇設定詳情請參閱“靈敏度選擇功能"。

改變至“百分比顯示"

· 按下突出開關2秒以上時，顯示作如下改變。

檢查靈敏度狀態

· 如果突出開關移至“＋"或“－"端，可確認當前靈敏度。2秒后，顯示恢復為“數字顯示"或“百分比顯示"。

個別教導模式

· 出廠時的靈敏度選擇功能設定為自動靈敏度設定（）。如果進行了靈敏度選擇設定，應在其后確認“教導"執行。
靈敏度選擇設定詳情請參閱“靈敏度選擇功能"。
· 當MODE指示燈·TEACH（黃色）亮起時，可在單個部件上設定基準值。

步驟	說明	顯示
①	插入滲漏光纖（FD-F705）或液體檢測光纖（FT-F902）。 按MODE按鈕點亮MODE指示燈·TEACH（黃色）。
②	轉換突出開關至“＋"或“－"端，以設定滲漏（F7）模式（ ）或液體（F9）模式 （ ）。 如果設定為液體（ F 9 ）模式 （ ）模式指示燈（綠色）亮起。
③	在安裝有滲漏光纖（FD-F705）時的無滲漏狀態或有液體檢測光纖（FT-F902）時的無液體狀態下按下突出開關。然后顯示屏上的“ "從左邊移至右邊。
④	接受教導時，基準值設定結果顯示出來。 · 如果設定穩定時，顯示屏上的“ "閃爍三次。 · 如果設定不穩定時，顯示屏上的“ "閃爍。（注1）
⑤	如果教導結果為“ "，傳感器自動返回為RUN模式，并且入光量顯示在顯示屏上。MODE指示燈·RUN（綠色）亮起。設定完成。

注：
1） 詳情請參閱“錯誤顯示"。
2） 出廠時的初始設定為液體（F9）模式（ ）。
3） 請勿在靈敏度設定后移動或彎曲光纜。檢測可能會變得不穩定。

集體教導模式

· MODE指示燈·ALL（黃色）亮起時，可集體設定串聯安裝的放大器的基準值。

步驟	說明	顯示
①	插入滲漏光纖（FD-F705）或液體檢測光纖（FT-F902）。 按MODE按鈕點亮MODE指示燈·ALL（黃色）。
②	轉換突出開關至“＋"或“－"端，以設定滲漏（F7）模式（ ）或液體（F9）模式 （ ）。 如果設定為液體（ F 9 ）模式 （ ）模式指示燈（綠色）亮起。
③	在安裝有滲漏光纖（FD-F705） 時的無滲漏狀態或有液體檢 測光纖（FT-F902）時的無液體 狀態下按下突出開關。 然后顯示屏上的“ "從左上角移至右上角，再從右 下角移至左下角（2次）。
④	接受教導時，基準值設定結果顯示出來。 · 如果設定穩定時，顯示屏上的“ "閃爍3次。 · 如果設定不穩定時，顯示屏上的“ "閃爍。（注1）
⑤	如果教導結果為“ "，傳感器自動返回為RUN模式，并且入光量顯示在顯示屏上。MODE指示燈·RUN（綠色）亮起。設定完成。

注：
1） 詳情請參閱“錯誤顯示"。
2） 在集體教導中，僅傳送一個教導工作指令，其基準值沒有被復制。各個放大器上的教導基準值設定。
3） 當集體教導進行時，設定狀態被復制。如果要設定個別設定狀態，請?jiān)诩w教導后單獨設定。
4） 請勿在靈敏度設定后移動或彎曲光纜。檢測可能會變得不穩定。

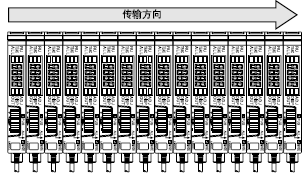

5） 集體教導僅在放大器操作面板所示的箭頭方向上傳輸信息。集體教導也可從串聯安裝的放大器的中間開始。請?jiān)诩w教導進行前檢查傳輸方向。

6） 由于模式設定也要傳輸，因此請勿在滲漏（F7）模式（ ）和液體（F9）模式（）放大器混合串聯連接時執行集體教導。
7） 請勿在靈敏度設定后移動或彎曲光纜。否則檢測可能會變得不穩定。

基準值微調模式

· MODE指示燈·AD J（黃色）亮起時，設定的基準值可進行微調。

步驟	說明	顯示
①	按MODE按鈕點亮MODE指示燈·ADJ（黃色）。
②	轉換突出開關至“＋"端以增加基準值。轉換突出開關至“－"端以降低基準值。
③	當按下突出開關時，改變的基準值閃爍3次并確認。
④	當MODE按鈕按下3次或2秒以上時，傳感器返回至RUN模式，并在顯示屏上顯示入光量。MODE指示燈·RUN（綠色）亮起。設定完成。

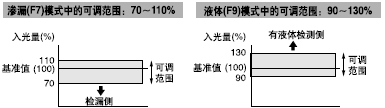

注： 可調區域如下所示。如要在可調區域外調節基準值，請先在區域內確認，然后再次調節。

數字顯示設定模式

· MODE指示燈·DISP（黃色）亮起時，數字顯示可轉換至亮起模式、eco模式或倒數模式。

步驟	說明	顯示
①	按M O D E 按鈕點亮MODE指示燈·DISP（黃色）。
②	當突出開關移至“+"或“-"端時，數字顯示模式改變。 ：這是數字顯示中的亮起模式。數字顯示始終亮起。 ： 這是eco模式。確認后，如果按按鈕操作沒有進行8 秒以上，“ "閃爍，接著數 字顯示關閉。當在顯示關閉后在執行集體教導時或進行按按鈕操作時，數字顯示亮起。 ： 這是數字顯示的倒數模式。在通常顯示狀態下，顯示變?yōu)榈箶?shù)顯示，在倒數狀態下，顯示變?yōu)橥ǔｏ@示。
③	當按下突出開關時，改變的基準值閃爍3次并確認。
④	當MODE按鈕按下2次或1秒以上時，傳感器返回至RUN模式，并在顯示屏上顯示入光量。 MODE指示燈·RUN（綠色）亮起。設定完成。

注：出廠時的初始設定為亮起模式（ ）。

強制輸出模式

· MODE指示燈·OUT（黃色）亮起時，不管入光量，輸出都可強制改變至ON或OFF。

步驟	說明	顯示
①	按MODE按鈕點亮MODE指示燈·OUT（黃色）。 （顯示當前輸出狀態）
②	當突出開關移至“ ＋ " 或“－"端時，輸出強制改變至ON或OFF。 當放大器的投光二極體閃爍后，就可檢查連接于放大器上的光纖。 當輸出強制改變至ON時，工作狀態指示燈（橙色）亮起。
③	按MODE按鈕將傳感器返回至步驟①。
④	按MODE按鈕時， 傳感器返回至RUN模式，并在顯示屏上顯示入光量。MODE指示燈·RUN（綠色）亮起。設定完成。

靈敏度選擇功能

· 如果突出開關按下3秒以上，當MODE指示燈·ADJ（黃色）亮起時，靈敏度可固定在低靈敏度或高靈敏度，或設定為自動靈敏度。

步驟	說明	顯示
①	按MODE按鈕點亮MODE指示燈·ADJ（黃色）。
②	按下突出開關3秒以上。（傳感器進入靈敏度設定狀態） MODE指示燈 ·RUN（綠色）閃爍。
③	當突出開關移至“ ＋ " 或“－"端時，顯示屏和MODE指示燈·RUN（綠色）閃爍，此時可以選擇靈敏度。 ：動靈敏度設定選擇自動靈敏度后，通過執行教導，靈敏度設定為*。 ： 低靈敏度設定 ： 高靈敏度設定
④	當按下突出開關時，設定顯示閃爍3次并確認。
⑤	MODE指示燈·TEACH（綠色）亮起并顯示為“ "或“ "。選擇靈敏度后，執行教導。教導的設定方法參閱“個別教導模式"。

注：出廠時的初始設定為自動靈敏度設定（ ）。

定時功能[僅液體（F9）模式]

· 當設定為液體（ F 9 ） 模式（ ） 且MODE指示燈· DISP（黃色）亮起時，按下突出開關3秒以上即可設定定時功能。如果是滲漏（F7）模式（ ）時，顯示并不轉換至定時功能。滲漏（F7）模式·液體（F9）模式的選擇方法請參閱“個別教導模式"或“集體教導模式"。
· 該產品裝備了可降低如氣泡等的影響的延遲定時功能。

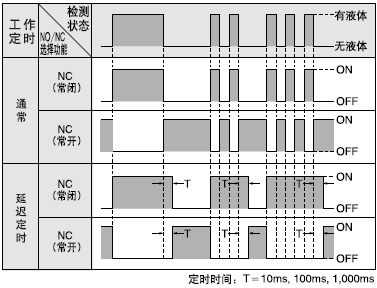

時間表

步驟	說明	顯示
①	確定傳感器是否在“個別教導模式"或“集體教導模式"的液體（F9）模式中（ ）。
②	按MODE按鈕點亮MODE指示燈·DISP（黃色）。
③	按下突出開關3 秒以上。（傳感器進入定時功能設定狀態）MODE指示燈·RUN（綠色）閃爍。
④	當突出開關移至“ ＋ " 或“－"端時，顯示屏和MODE指示燈·RUN（綠色）閃爍，此時可以選擇靈敏度。 ：無定時 ：10ms定時 ：100ms定時 ：1,000ms定時
⑤	當按下突出開關時，設定顯示閃爍3次并確認。
⑥	傳感器返回至步驟②。
⑦	當MODE按鈕按下2次或1秒以上時，傳感器返回至RUN模式，并在顯示屏上顯示入光量。MODE指示燈·RUN（綠色）亮起。設定完成。

注：出廠時的初始設定為無定時器（ ）狀態。

NO/NC選擇功能[僅液體（F9）模式]

· 當設定為液體（F9）模式（ ）且MODE指示燈·OUT（黃色）亮起時，按下突出開關3秒以上即可進行NO/NC選擇。如果是滲漏（F7）模式（ ），顯示不轉換至NO/NC選擇功能。滲漏（F7）模式·液體（F9）模式的選擇方法請參閱“個別教導模式"或“集體教導模式"。

步驟	說明	顯示
①	確定傳感器是否在“個別教導模式"或“集體教導模式"的液體（F9）模式中（ ）。
②	按MODE按鈕點亮MODE指示燈·OUT（黃色）。
③	按下突出開關3秒以上。（ 傳感器進入N O / N C 設定狀態。）MODE指示燈·RUN（綠色）閃爍。
④	當突出開關移至“ ＋ " 或“－"端時，顯示屏和MODE指示燈·RUN（綠色）閃爍，此時可選擇NO/NC。 ：無定時 ：10ms定時
⑤	當按下突出開關時，設定顯示閃爍3次并確認。
⑥	傳感器返回至步驟②。
⑦	當MODE按鈕按下時，傳感器返回至RUN模式，并在顯示屏上顯示入光量。MODE指示燈·RUN（綠色）亮起。設定完成。

注：出廠時的初始設定為常閉（ ）。

錯誤顯示

·當顯示有錯誤時，采取以下補救措施。

錯誤顯示	原因	補救措施
	由于短路產生的過量電流。	關閉電源并檢查負荷。
	教導異常。	檢查光纖的安裝狀態，或光纖是否已解開，然后再次進行教導。按MODE按鈕取消“ "。取消之后，在出現錯誤前，傳感器在設定值狀態下工作?？墒?，如果靈敏度選擇功能設定為自動靈敏度設定（ ），傳感器靈敏度為*。
	交流異常。	檢查串聯安裝的放大器是否斷開。確認以后再次進行教導。

接線

· 請確認在電源關閉狀態下進行接線。
·請確認電源電壓在額定范圍內變化。
· 請注意如果使用的電壓超出額定范圍，或直接連接AC電源，傳感器可能燒壞或損壞。
· 如果在該傳感器附近使用產生噪音的設備（開關調節器、轉換發動機等），請將設備機架接地端子（F.G.）接地。
· 如果電源是由商用開關調節器提供，請確保電源機架接地端子（F.G.）接地。
· 請確認DC電源使用一隔離變壓器。如果使用自耦變壓器（單線圈變壓器），可能損壞本產品或電源。
· 如果使用電源中產生電涌，請與電源連接一個電涌吸收器以吸收電涌。
· 請注意短路或負荷的錯誤接線可能燒壞或損壞傳感器。
· 請勿將電線與高壓線或電源線一起或在同一管線內運行線路，這可能會由于感應而引起故障。
· 請確保使用另售的單觸電纜連接放大器。0.3mm²以上電纜可延長至100m。但為減少噪音，使接線盡可能短。

其他

·電源接通后的短時間（約0.5秒）內，請勿使用。
· 請勿將傳感器直接暴露于快速啟動燈或高頻照明設備的熒光下，這會影響檢測性能。
· 避免灰塵，污垢和水蒸氣。
· 當光纖頭上有灰塵或污垢等時其靈敏度會降低。為保持穩定檢測，除去光纖頭上的灰塵或污垢等，并定期進行靈敏度教導。
· 此傳感器僅適于在室內使用。
· 請勿將傳感器與水、油、油脂或有機溶液，如稀釋劑等直接接觸。
· 此傳感器不可在有易燃易爆氣體的環境下使用。
· 不可拆卸或改裝傳感器。

尺寸（單位：mm）

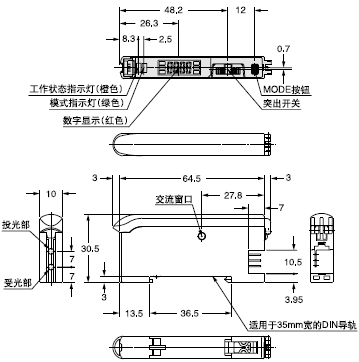

FX-301-F FX-301P-F 放大器

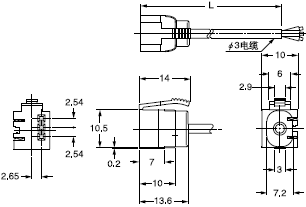

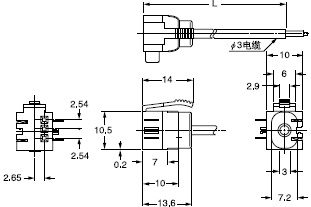

CN-73-C1 CN-73-C2 CN-73-C5 母電纜（另售）

型號 長度 CN-73-C1 1,000 CN-73-C2 2,000 CN-73-C5 3,000

CN-71-C1 CN-71-C2 CN-71-C5 子電纜（另售）

型號 長度 CN-71-C1 1,000 CN-71-C2 2,000 CN-71-C5 3,000

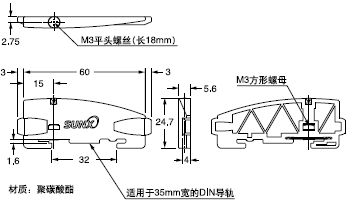

MS-DIN-2 放大器安裝支架（另售）	MS-DIN-E 尾盤（另售）
